Охранная зона кабеля
Чтобы безопасно эксплуатировать различные линейные и производственные объекты, должна быть обеспечена их сохранность и неприкосновенность.
Для этого вокруг подобных защищаемых объектов выделяются земельные участки определенной площади, размер которых гарантирует их целостность.
Подобные территории называются охранными зонами, а их размеры и права собственников на них регламентируются различными законодательными актами.

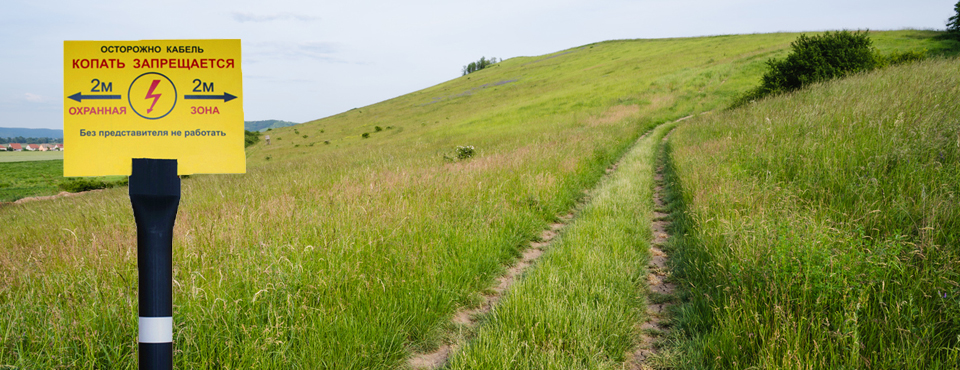

Охранная зона кабеля в земле
При прокладке кабелей под поверхностью земли их охранная зона ограничивается тремя измерениями:
- два из них в виде отступов по горизонтали от крайнего провода в каждую из сторон под прямым углом к линии прокладки;
- одно - по вертикали вниз от поверхности грунта до уровня укладки кабеля.
При подземной прокладке размеры охранной зоны зависят не от напряжения кабельной линии, а от места обустройства коммуникаций:
- При прокладке за пределами населенных пунктов охранная зона составляет 1 метр в каждую из сторон.
- При прохождении кабелей в городской черте под тротуарами, дистанция должна составлять:
- не менее 600 мм до стен жилых и производственных здании или иных сооружений;
- от 1000 мм до границы дорожного полотна.

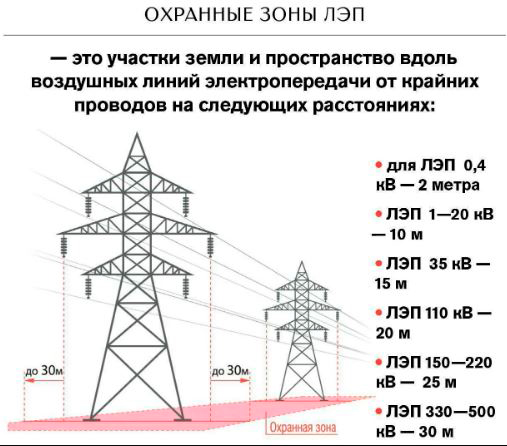

Охранные зоны ЛЭП
Для линий электропередач, проложенных по воздуху, охранная зона ограничивается отступами от крайнего провода в горизонтальной и вертикальной плоскостях.
Горизонтальный отступ
Зона охраны электрического кабеля должна быть отложена перпендикулярно проводам и зависит от напряжения в сети:
Величина напряжения, кВ |
Размер охранной зоны, м |
Тип кабеля |
---|---|---|
менее 1 |
2 |
|
от 1 до 20 |
5 |
провода находятся в населенных пунктах и являются самонесущими или изолированными |
10 |
любой |
|
35 |
15 |
|
110 |
20 |
|
150; 220 |
25 |
|
300; ±400; 500 |
30 |
|
750; ±750 |
40 |
|
1150 |
55 |
Вертикальный просвет
Границы охранной зоны в вертикальной плоскости зависят от типа сооружения под воздушной линией электропередач и напряжения сети.
Тип сооружения |
Расстояние по вертикали от нижней точки кабеля, м |
||||||
---|---|---|---|---|---|---|---|
до 35 кВ |
110 кВ |
150 кВ |
220 кВ |
330-400 кВ |
500 кВ |
750 кВ |
|
Здания и сооружения предприятий (I и II степени огнестойкости |
3 |
4 |
4 |
5 |
7,5 |
8 |
12 |
Линии связи проводного вещания |
3 |
4 |
4 |
4 |
5 |
5 |
- |
Железные дороги (от головки рельса) |
7,5 |
7,5 |
8 |
8,5 |
9 |
9,5 |
12 |
Автомобильные дороги (от покрытия) |
7 |
7 |
7,5 |
8 |
8,5 |
9,5 |
16 |
Трамвайные/троллейбусные контактные провода/несущие тросы |
3 |
3 |
4 |
4 |
5 |
5 |
- |
Трубопроводы (от наивысшей точки) |
4 |
4 |
4,5 |
5 |
6 |
8 |
12 |
Проведение работ в охранной зоне кабеля
Любым физическим и юридическим лицам запрещается без согласования с собственником сети и разработки плана безопасного проведения работ выполнять следующие виды деятельности в охранных зонах:
- Горные выработки, взрывные работы, мелиорацию, включая подтопление участков.
- Любые работы в охранной зоне подводных кабелей, включая не только углубление дна или землечерпание, но и добычу речной флоры и фауны, устройство водопоев и даже колку льда.
- Проход судов, расстояние от наиболее высокой точки которых в период максимального паводка больше, чем допустимый вертикальный просвет.
- Проезд машин с грузом, возвышающимся над дорожным полотном более 4,5 метров.
- Земляные работы глубже 30 см (45 см для пахотных земель) и/или планировку грунта в охранной зоне подземных кабельных коммуникаций.
- Осуществление полива струей воды под воздушными ЛЭП, высота которой превышает 3 метра.
- Полевые работы по вспашке или иной обработке земель сельхозтехникой, вертикальный габарит которой превышает 4 метра.
- Сажать и вырубать деревья/кустарники.
Владельцы сетей могут выполнять работы в охранной зоне по предварительному уведомлению собственников земельных участков и при условии сохранности их в первозданном виде или восстановления/компенсации нанесенного вреда.
Сетедержателю для производства работ не требуется разрешение владельцев территорий, входящих в состав охранных зон, достаточно своевременно уведомить о производимых работах.
Законы, определяющие порядок охраны защитной зоны кабеля
Порядок установления охранных зон для электрических кабелей при любом способе прокладки регламентируется Постановлением Правительства РФ №160 от 24.02.2009 г., в содержание которого на момент времени было внесено четыре изменения и дополнения (последняя редакция от 18.02.2023 г).
Ответственность за нарушение правил охранных зон кабеля
К действиям, которые запрещено выполнять в охранных зонах электрических сетей до 1 кВ, относятся:
- набрасывание любых посторонних предметов на кабеля и опоры, а также подъем на них;
- проведение работ, способных привести к повреждению объектов инфраструктуры или ограничению/блокированию доступа к ним;
- размещение любых свалок;
- работа ударными механизмами, сброс грузов тяжелее 5000 кг, слив жидкостей относящихся к едким веществам или ГСМ;
- любое воздействие на информационные знаки и надписи;
- любые подключение и переключения, исключая действия штатных сотрудников эксплуатирующей организации;
- использование охранных зон или их участков в качестве полигонов для испытания вооружений или его захоронения.
Если напряжение в сети превышает 1000 вольт, то кроме перечисленных действий, запрещено:
- складирование/размещение любых ГСМ;
- размещение различных мест/сооружений и проведение мероприятий, связанных со скоплением людей;
- сбрасывать якоря или иные предметы способные повредить подводные кабеля;
- проходить с поднятыми стрелами/люльками под воздушными линиями;
- останавливаться под ЛЭП с напряжением свыше 330 кВ на автодорогах;
- устанавливать рекламные баннеры.
Перечисленные действия могут привести к нарушению электроснабжения, за что согласно статьи 9.8 Кодекса об административных правонарушениях предусмотрено наказание в виде штрафа, который может составить:
- от 1000 до 2000 рублей, для физических лиц;
- от 10000 до 20000 рублей, если нарушение допущено сотрудником юридического лица, находящимся при исполнении обязанностей.
