Кабель КПГС-ХЛ 3х16+1х6
Под заказ
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Указана оптовая цена. Цена зависит от производителя и объема закупки. Уточните цену и наличие в отделе продаж info@elmarts.ru. Стоимость и изображение не являются публичной офертой.
Обозначение маркировки кабеля КПГС-ХЛ 3х16+1х6:
К - КабельП - Обмотка токопроводящей жилы полиэтилентерефталатной пленкой марки ПЭТ-Э
Г - Гибкий
С - Сердечник из полиэфирных нитей в оболочке из резины
ХЛ - исполнение по климату - холодостойкий (от -60 ? до +50?)
3 - число основных кабельных жил
16 - сечение главных жил
1 - экстра-жила
6 - сечение экстра-жилы

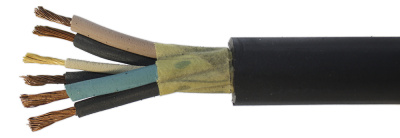

Строение кабеля КПГС-ХЛ 3х16+1х6:
1. Проводник скрученная из медных или медных лужёных проволок (класс 5);2. Обмоточный слой - из полимерной ПЭТФ-пленки марки ПЭТ-Э;
3. Резиновый изоляционный слой типа РТИ-1 или РТИ-2-ХЛ на основе натурального и бутадиенового каучуков,
обозначение (маркировка) проводников:
• цифровая: 1, 2, 3, 4,5, заземляющий проводник - 0,
• цветовая: коричневый, черный, голубой, заземляющая жила - желто-зеленая;
4. Сердечник из полиэфирных нитей в оболочке из резины. Допускается четырехжильные кабели с номинальным сечением основных жил до 16 мм2 скручивать без сердечника;
5. Обмоточный слой - из полимерной ПЭТФ-пленки марки ПЭТ-Э;
6. Резиновая защитная оболочка типа РШ-1 на основе изопренового и бутадиенового каучуков.
сфера использования кабельного изделия КПГС-ХЛ 3х16+1х6:
Силовые кабели повышенной гибкости предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.
Кабельные изделия предназначаются для эксплуатирования на суше, реках и озёрах в макроклиматических районах с холодным климатом.
Кабельные изделия предназначаются для эксплуатирования на открытом воздухе и в помещениях. Устойчивы к воздействию солнечного излучения.
период эксплуатации кабельного изделия КПГС-ХЛ 3х16+1х6 – 4 года.
Многократные перегибы кабеля через систему роликов, [число циклов перегибов]диаметр роликов - 120 мм, растягивающая нагрузка - 15 Н и сечение главных жил до 2,5 кв.мм | 30000 | диаметр роликов - 200 мм, растягивающая нагрузка - 20 Н и сечение главных жил 4,0 кв.мм | 30000 | |
Многократные изгибы кабеля на угол ±П/2 рад при растягивающем усилии 49 Н, [число циклов изгибов]диаметр роликов не более 200 мм и сечение главных жил от 6,0 до 10 кв.мм | 12000 | диаметр роликов не более 200 мм и сечение главных жил от 16 до 50 кв.мм | 10000 | диаметр роликов не более 400 мм и сечение главных жил от 70 до 120 кв.мм | 8000 | |
нормированная (строительная) длина, более [м]сечение главных жил до 35 кв.мм | 150 | сечение главных жил свыше 35 кв.мм | 125 | |
Характеристики
Вес (масса кабеля), кг за 1 км
|
1300 |
Оболочка
|
резиновая |
Диаметр, мм
|
27.6 |
Сечение, мм2
|
16 |
Исполнение
|
многожильный; морозостойкий; изолированный; гибкий; с тросом |
