Кабель КВВГЭ 10х1

Контрольный кабель КВВГЭ применяется для подключения реле, щитов управления, различных систем автоматизации. Подходит для неподвижного фиксированного монтажа в электрических низковольтных цепях.

Обозначение маркировки кабеля КВВГЭ 10х1:

К - кабельное изделие контрольное
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
Э - Экранированный
10 - количество проводников
1 - сечение токопроводящих жил

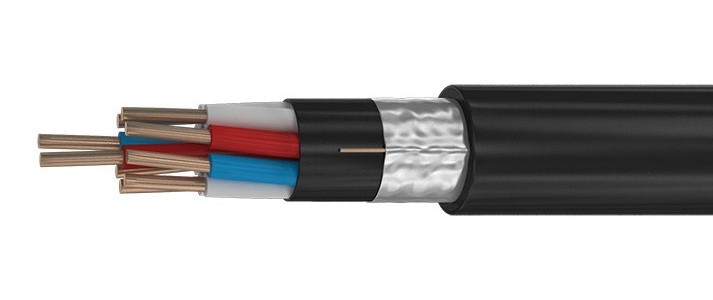

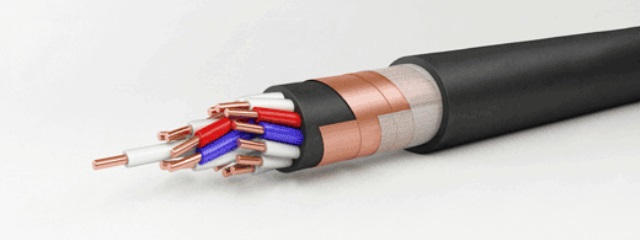

Строение кабеля КВВГЭ 10х1:

1. Медная однопроволочная проводник круглой формы класса 1 по ГОСТ 22483;
2. Изоляция изготовленная из ПВХ пластиката.
Жилы с изоляционным покрытием скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
3. Разделительный пояс в виде оболочки из поливинилхлоридного полимерного пластиката толщиной не менее 0,5 мм или в виде обмотки лентами из полиэтилентерефталатной пленки;
4. Экран в виде обмотки из медной или алюминиевой фольги с перекрытием, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Вдоль экрана из алюминиевой фольги продольно прокладывается проволока, изготовленная из меди;
5. Разделительный пояс в виде обмотки лентами, обеспечивающий сохранность экрана при монтаже кабелей;
6. Внешний слой, материалом для которого послужил ПВХ пластикат.

Сфера использования кабеля КВВГЭ 10х1:

Основное предназначение кабельных изделий - неподвижная прокладка для подвода переменного электротока 0,66 кВ (100 Гц) или постоянного электропитания 1 кВ к электроприборам, различным электроаппаратам, зажимным сборкам электрораспределительных приспособлений.

кабели используются для монтажа на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Кабели преимущественно применяются при необходимости защиты электрических цепей от влияния внешних электрических полей. Продукция не распространяет горение в случае одиночной прокладки (нормативы ГОСТа 12176-89).

Сопротивление проводника согласно ГОСТ 22483
исполнение по климату УХЛ в соответствии с ГОСТ 15150-69
Категория размещения 1-5 в соответствии с ГОСТ 15150-69

радиус изгибания кабеля кабеля КВВГЭ 10х1 при прокладке:
Кабель наружным диаметром до 10 мм. включ. не менее 3-х диаметров кабельного изделия
Кабель наружным диаметром от 10 до 25 мм. включ. не менее 4-х диаметров кабельного изделия
Кабель наружным диаметром от 25 мм. не менее 6-ти диаметров кабельного изделия

период эксплуатации кабельного изделия КВВГЭ 10х1:
При прокладке на открытом воздухе не менее 15 лет
При прокладке в помещениях, туннелях, каналах не менее 25 лет
